Praxiswissen zum Sägen

Sägengeometrie

Saegeband Geometrie
Saegeband Geometrie Legende

Zahnteilung

Konstante Zahnteilung

Saegeband Zahnteilung konstant

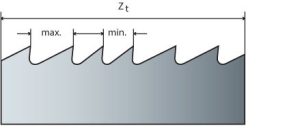

Variable Zahnteilung

Saegeband Zahnteilung variabel

Die Zahnteilung beschreibt die Anzahl der Zähne pro Zoll (1 Zoll = 25,4 mm). Man unterscheidet beim Bandsägen zwischen konstanter und variabler Zahnteilung.

Schränkung

Beim Schränken werden die Zähne abwechselnd seitlich plastisch verformt und führen somit zu einem Freischnitt des Sägebandes. Anwendungsbezogen unterscheidet man zwischen unterschiedlichen Schränkarten.  Auf gesonderten Wunsch sind auch Sonderschränkungen und Sonderschränkweiten möglich.

Standardschränkung
R – L – G – R – L – G

Saegeband Zahnteilung standard

Konstante Schränkung
R – L – R – L – G

Saegeband konstante Schraenkung

Variable Schränkung
R+ – L+ – R – L – G

Saegeband variable Schraenkung

Wellenschränkung

Saegeband Wellenschraenkung

Zahnformen

N–ZAHN | negativer Spanwinkel

  • kurzspanende Werkstoffe
  • kleine Werkstücke

CS–ZAHN | positiver Spanwinkel

  • langspanende, zähe Werkstoffe
  • universell einsetzbar

DCS–ZAHN | positiver Spanwinkel

  • schwer zerspanbare, hochlegierte Werkstoffe
  • große Querschnitte

CSP–ZAHN | positiver Spanwinkel

  • austenitische Werkstoffe
  • Ni-Basis-Legierungen
Saege Zahnform N
Saege Zahnform CS
Saege Zahnform DCS
Saege Zahnform CSP

CST–ZAHN | positiver Spanwinkel

  • kurzspanende Werkstoffe
  • Profile, Rohre, Bündelschnitte

CW–ZAHN | positiver Spanwinkel

  • niedrig legierte Werkstoffe, Aluminium
  • Formenbau, Konturschnitte

TR/TRN–TRAPEZZAHN | variabler Spanwinkel

  • schwer zerspanbare Werkstoffe
  • hohe Schnittleistung
Saege Zahnform CST
Saege Zahnform CW
Saege Zahnform TR TRN
